Tutorial Proteus: Cara Membuat dan Menambahkan Komponen pada Library Proteus

Pada kesempatan kali ini saya akan membagikan cara membuat simbol komponen dan menambahkannya ke dalam library proteus.

Pada software ini ada beberapa komponen yang belum terdaftar pada library, contohnya regulator switching DC-DC Converter LM2596. Oleh karena itu, kita akan menambahkannya dengan cara manual supaya tidak ada kendala saat perancangan rangkaian yang akan kita buat.

Oke..
Langsung saja!!!

Gambar di atas merupakan bentuk fisik dan susunan pin-pin/kaki dari Regulator LM2596 tipe TO-220.

1. Pertama, buka Software Proteus yang kalian punya.

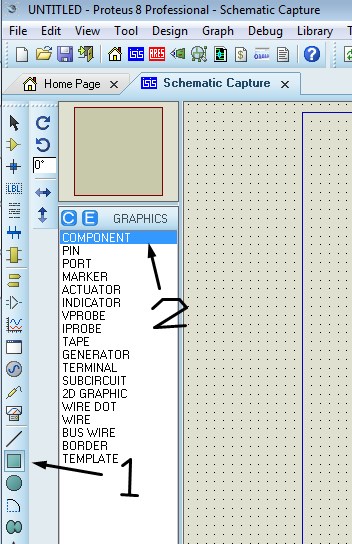

2. Klik "2D Graphics Box Mode", lalu pilih "Component"
3. Buat bentuk kotak seperti gambar di bawah ini
4. Tambahkan Pin-pin dari regulator LM2596 dengan memilih "Device Pins Mode" dan pilih "DEFAULT"

5. Klik di area skematik, sehingga muncul pinnnya. Letakkan pada kotak yang tadi dibuat.

INGAT: kaki yang ada tanda silang "x" berada di luar, dan yang menempel pada body kotak yang polos.



6. Jika pin-pinnya sudah menempel, selanjutnya memberi keterangan pada setiap pin tersebut, dengan cara klik 2x pada pin yang akan di edit. dan isikan seperti gambar di bawah ini





Pin-pin dari regulator LM2596 sudah sukses dibuat.

7. Selanjutnya, klik 2D Graphics Marker Mode dan tempatkan tepat ditengah-tengah komponen.
8. Blok semua jangan ada yang ketinggalan, lalu pilih Library > Make Device
9. Maka akan muncul dialog Make Device. Pada Device Name isikan nama komponen, saya isikan "LM2596" dan Reference Prefix nya "U", sisanya dikosongkan saja > Next.
10. Pilih paket PCB yang akan digunakan, bisa ditambahkan satu atau lebih. klik Add/Edit > pilih Add.


11. Cari komponen yang pin-pinnya sama dengan LM2596, untuk pin dari LM2596 saya pilih milik pentawatt. Jika sudah menemukan klik OK.
12. Selanjutnya klik Assign Package(s).
13. Klik Next.
14. Isikan nama komponen pada kolom Name dengan LM2596. Next.
15. Lewati saja pada bagian ini dan Next.
16. Langkah terakhir yaitu meletakkan komponen yang telah kita buat pada kategori dan sub kategori. karena yang saya buat ini adalah regulator maka akan saya pilih Device Category nya adalah Analog ICs, dan pada Device Sub-category saya pilih Regulators. Device Manufacturer dan Stock/Order bisa dikosongkan saja.

Device Description ini bisa berisi keterangan tentang komponen yang kita buat, seperti contoh di bawah ini. lalu klik OK.

SUKSESSS!!!

Sekarang komponen yang kita buat sudah terdaftar pada library Proteus. Sewaktu-waktu bisa kita cari lagi bila kita ingin merangkai menggunakan komponen ini.

Untuk lebih jelasnya kamu bisa melihat video dibawah ini.



Oke sekian tutorial proteus kali ini, selanjutnya komponen ini akan kita rangkai menjadi regulator 3A pada Power Supply.

Terima kasih
